Возможности комплекса Advance Steel в проектировании стальных конструкций

Возможности комплекса AdvanceSteel в проектировании стальных конструкций.

  Эта статья - не для тех проектировщиков металлоконструкций, которые прошли подготовку соответствующего уровня и успешно используют в своей работе современные специализированные программные средства. Они уже не имеют понятия о применении при проектировании таких, казалось бы, привычных вещей, как таблицы с прочностными характеристиками того или иного стального профиля или пластины, таблицы с размерами профилей, таблицы с удельными весами, таблицы с площадью поверхности 1-го погонного метра профиля, проведение изменений сразу в нескольких листах проекта, которое отнимает уйму времени и внимания, проверочное прочерчивание узлов металлоконструкций в масштабе 1:1, утомительная повторная проверка проекта с целью максимально исключить ошибки.

И это их счастье. Их не нужно ни в чём убеждать, для них это всё - естественно.

Сейчас хочется обратиться к тем, кто 10-15-20 лет работал за обычным или «электронным» кульманом, как иногда называют компьютерное плоскостное проектирование, и добросовестно закреплял, казалось бы, проверенные практикой правила проектирования стальных конструкций, считая малейшее отступление от  них «смертным грехом».

Наверняка Вы сегодня замечаете, что Ваши методы проектирования, мягко скажем, немного устарели. Но пока Вы сомневаетесь - могут ли новые  технологии принести реальные плоды? А не лучше ли подождать - посмотреть, что будет дальше? Вот появятся действительные и в достаточном количестве факты, подтверждающие преимущество этих методов  - тогда и мы возьмёмся. Или  думаете: да не сможем мы это всё освоить, даже если убедимся, что «это хорошо». Есть и такое мнение - пока эти технологии действительно себя зарекомендуют - мы и до пенсии успеем доработать.



Не успеете... или успеете, но эта статья не для тех, кто хочет «успеть» на пенсию.

Современные технологии сейчас позволяют легко создавать то, что проектировщики конструкций из металла раньше просто не могли в силу определённых ограничений пространственного мышления  человека  или создавали это за чудовищно долгое время с помощью предельных усилий интеллекта, с привлечением большого количества специалистов.

Рекомендую в этой связи обратить внимание на Advance Steel - программный комплекс автоматизированного проектирования металлоконструкций французской компании Graitec. Попробовать рассказать «образно»?

Закройте глаза ...представьте себя 4-х летним ребёнком.

Родители подарили Вам конструктор... Вы строите, скажем, подъёмный кран. Но дело в том, что это  необычный конструктор: в набор включены абсолютно все виды стальных профилей, пластин, полос, профнастилов, профлистов, выпускаемые в СНГ  и огромная часть мировой номенклатуры этих элементов. Вы можете также сами создавать профили переменного сечения, гнутые пластины по полилинии, собственные профили по вашему эскизу. Вы можете делать с деталями конструкции  всё,  что угодно: укорачивать, удлинять, резать по любой самой сложной линии в пространстве, делать любые внешние и внутренние вырезы, вырезы по контуру профиля,  круглые и овальные отверстия, фаски под сварку, соединять  болтовыми или сварными соединениями,  заменять одни соединения другими, один вид профиля другим видом, изгибать детали, составлять профиль с необходимыми характеристиками из нескольких пластин, то есть создавать сварной профиль, создавать одну гнутую пластину из двух  или нескольких пластин. И все эти операции можно делать очень быстро - можно сказать «одним щелчком пальцев». Виртуально вы уже создаёте то, что должно «стоять на земле». Причём, пространство, в котором  происходит строительство, является «дружественным» - иногда оно само достраивает или преобразует задуманную конструкцию или деталь, например,  врезает одну деталь в другую, соединяет детали по заданной плоскости, находит и отмечает все коллизии, то есть  те места конструкции, где одна деталь ошибочно пересекает тело другой детали и напоминает об этом информацией в командной строке программы, проставляет  в нужном  месте ребра жёсткости, торцевые пластины  и другие стандартные мелочи.



Перечислю главные моменты, которые позволяют работать в соответствии со временем, называемым «началом XXI века»:



При практической работе в комплексе набирается собственная библиотека узлов, которую  проектировщик металлических конструкций систематизирует, как ему удобно, и потом может быстро  найти и  воспользоваться тем или иным соединением (иллюстрация). Из собственного (и не только) опыта знаю, что на проработку и создание соединений обычно тратится до 70% общего времени проектирования объектов из металла.

Комплекс позволяет эффективно использовать компьютеры с, так скажем, не самыми выдающимися характеристиками.

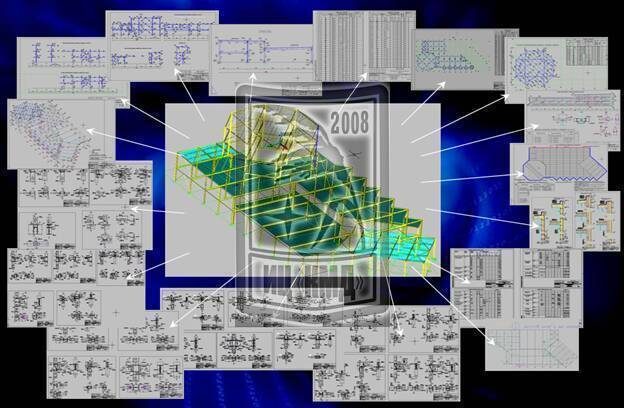

Кто знаком с пространственным моделированием в обычном  AutoCAD, будет приятно удивлён лёгкости процесса моделирования в Advance Steel. Это позволяет без затруднений создавать  в одном  файле сложные и протяжённые конструкции (например, эстакады длиной больше 150 метров или каркасы многоэтажных зданий  со сторонами  40х 40 метров и более) с  количеством деталей, превышающим 3000-4000 шт. и  с разнообразием деталей, превышающим 1000. (иллюстрация). Для этого достаточно обычной на сегодняшний день  конфигурации компьютера (2,5 -3,5 ГГц - частота процессора, 1-1,5 Гб - объём оперативной памяти, 128-256 Мб-видеокарта).

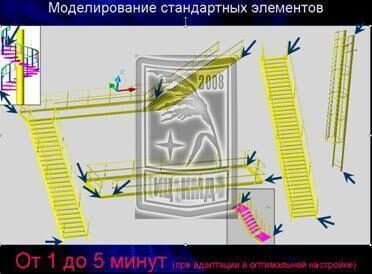

Стандартные металлические элементы (однопролётные лестницы,  двухпролётные лестницы с промежуточными площадками, стремянки, лестницы с площадками, ограждения, винтовые лестницы) при небольшой адаптации к местным условиям конкретного проектного отдела  моделируются практически автоматически, то есть в пределах одной минуты. Необходимо лишь указать в пространстве несколько точек, характеризующих расположение стандартного элемента

Уменьшается время на расчёт и прочностную проверку конструкции. Advance Steel имеет прямую и обратную связь с такими пакетами для расчёта стальных конструкций, как SCAD и Лира.

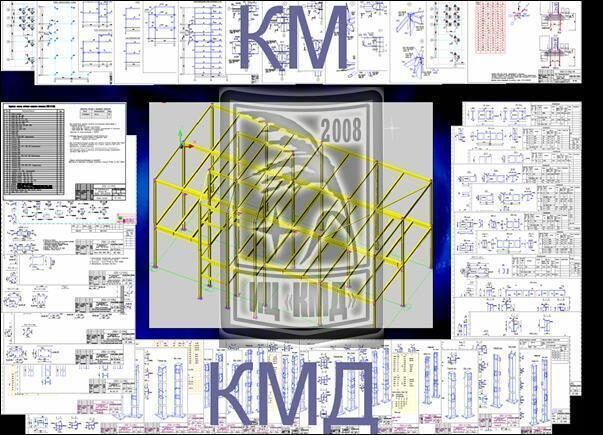

Убирается  «разрыв» между двумя стадиями проектирования - КМ и КМД. Этим  экономится время, которое раньше тратилось на  «усвоение» информации из стадии КМ специалистами по разработке КМД (иногда это время достигает трети от всего времени проектирования стадии КМД). Программа  изначально задумана для проектирования в едином цикле, без разделения на стадии. Таким образом, Advance Steel целесообразно использовать не только отдельным предприятиям и проектным коллективам, но и группам взаимосвязанных предприятий, где при помощи комплекса можно  «вести» металлоконструкции через все стадии разработки, не теряя время и усилия на повторное прочерчивание тех же конструктивных элементов.

Средства Advance Steel позволяют избежать ошибок, присущих  обычному - «плоскому» проектированию, в большинстве моментов проектирования и расчётов убирается так называемый «человеческий фактор», т.е. случайные, неумышленные ошибки при разработке металлоконструкций. Перед получением чертежей можно тщательно, спокойно и одновременно быстро проверить всю конструкцию независимо от её сложности, часть её, или последовательно каждую отправочную марку, временно скрыв все мешающие фрагменты. Как известно, при обычном проектировании  часть времени уходит на исправление ошибок при конструировании, и иногда это солидная часть. Для уменьшения ошибок часто применяется практика проверки работы одного конструктора другим, равноценным по квалификации конструктором, так сказать, для проверки «свежим незамыленным взглядом». При этом производственное время теряют оба конструктора - и проверяющий (на проверку) и проверяемый (на исправление). При работе в комплексе  необходимость в этом отпадает. Если квалификация конструктора высока - ему уже не нужен ещё один проверяющий

Комплекс производит автоматический учёт всех деталей конструкции, нумерацию и разбиение протяжённой стальной конструкции на отдельные части. На учёт и приведение в порядок информации по количеству деталей, нумерации, разбиение на отдельные группы по профилям, систематизации этой информации, нахождения одинаковых деталей при обычном проектировании уходит довольно много времени.

Advance Steel в течение нескольких секунд  производит изменения в чертёжной документации разделов КМ или КМД, которые были произведены в самой  модели конструкции. Как известно, обычно изменения в почти готовой конструкции заставляют тратить массу времени на проведение и согласование этих изменений между собой в нескольких чертежах.

При работе в комплексе можно применить два варианта - либо всю монтажную схему проектирует один специалист, либо (если нужна оперативность)- в одной схеме, практически не разделяя её на части, под контролем ведущего конструктора работают несколько человек. Второй вариант работы обеспечивается сетевой версией Advance Steel.

Это позволяет  плотнее взаимодействовать конструкторам, работающим  над одной большой  общей конструкцией. Нет необходимости потом тратить время на «состыковку» частей конструкции, созданных разными проектировщиками

Имеется возможность «получить» в лист за один приём сразу нескольких проекций и других элементов чертежа, что, несомненно ускоряет работу на стадии получения документации.

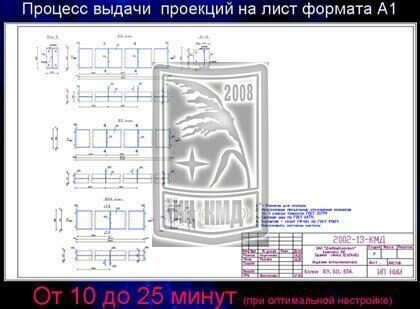

Примерное время получения набора видов, разрезов, узлов и отдельных деталей по построенной модели стальных конструкций в расчёте на один лист формата А1 составляет от 10 до 25 минут (усреднённый результат получен опытным путём).

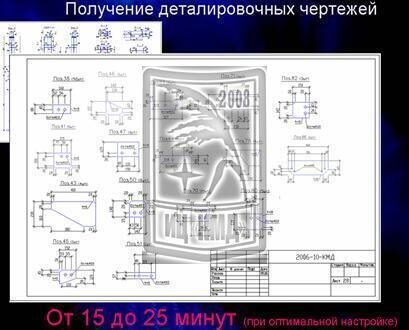

Комплекс осуществляет автоматическую генерацию деталировочных чертежей металлических конструкций любой сложности. При правильно настроенных стилях чертежей  деталировка конструкции или отправочного элемента занимает по времени от 15 до 25 минут, причём большая часть из этого времени уходит на правильное, компактное расположение деталей на чертеже, то есть на чисто механические операции.

Полностью автоматическое образмеривание деталировочных чертежей позволяет убрать операцию ручного образмеривания  деталей на сборочном чертеже конструкции или отправочного элемента. (иллюстрация). Достаточно проставить позиционные размеры (расположение деталей друг относительно друга). Это позволяет экономить до 50% общего времени, обычно затрачиваемого на простановку размеров в конструкции.

Комплекс автоматически помещает на чертеже все необходимые  и заполненные соответствующей информацией таблицы (иллюстрация таблиц). Среднее время  процедуры помещения всех надлежащим образом заполненных таблиц на лист формата А1 составляет от 2 до 5 минут.

Вид таблиц, помещаемых на чертёж, абсолютно соответствует российским нормам, поэтому нет необходимости дорабатывать и подстраивать таблицы под себя и при этом терять время.

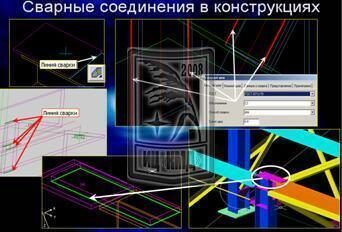

Автоматически происходит подсчёт длин сварных швов по видам, способам сварки и катетам. (иллюстрация). Это позволяет ещё до окончания проектирования оперативно  определить потребности и  начать заготавливать необходимое количество  электродов по отдельным  видам.

Автоматически подсчитывается площадь поверхности как всей конструкции, так и отдельных деталей. Это позволяет до завершения проектных работ отделу снабжения начать закупку  материалов для покрытия конструкций и не ошибиться в объёмах.

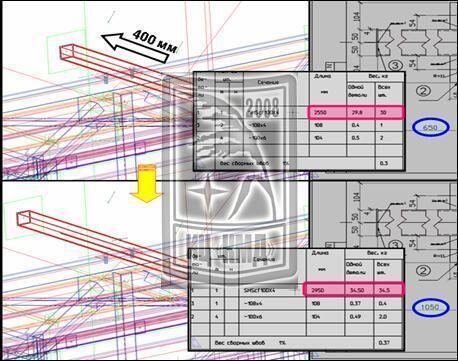

При самых коренных изменениях в конструкции, содержимое всех табличных данных в чертеже обновляется в течение  двух минут. Нужно лишь нажать на кнопку «обновление».

Модель металлоконструкций в распечатанном  или электронном виде можно передать в цех изготовления и на монтажную площадку, для того, чтобы сократить время на понимание и усвоение мастерами и слесарями-сборщиками информации, заложенной в чертёжную документацию.  Особенно эта мера эффективна при изготовлении сложных конструкций.

На основании той же модели конструкции информация автоматически передаётся в  управляющие программы для станков ЧПУ, если организация располагает таковыми  или собирается  приобрести, это позволяет повысить производительность уже не только проектного отдела, но и всего предприятия в целом.

При реконструкции объекта по сохранённой в архиве проектного отдела  модели  стальных конструкций можно быстро произвести необходимые изменения,  которые  тут же отразятся в чертежах (с небольшим ручным дооформлением документации). Это позволяет провести  проектные работы по реконструкции  в несколько раз быстрее, чем обычно.(иллюстрация).

И в завершение очень хочется выразить то, что часто приходит на ум: когда же... основная часть наших проектировщиков двинется вперед? - от создания безликих «коробок» торговых и развлекательных центров и т.д. ...  к тому, чем действительно можно гордиться всю жизнь? Неужели у Вас не захватывает дух от моста  в Сан-Франциско или бесподобных виадуков через ущелья в Скалистых горах, от конструкторской мысли, вложенной в ажурные перекрытия европейских футбольных стадионов, да мало ли чудес в мире, созданных из металла! А ведь Advance Steel  всё это может... путём «усиления» Вашей мысли.
